40KW  Class B 欧美标直流充电模块UXR100040B
+
  • 40KW  Class B 欧美标直流充电模块UXR100040B

40KW Class B 欧美标直流充电模块UXR100040B

所属分类:

充电模块电源

关键词:


联系我们
  • 产品描述
  • 卓越优势
  • 技术参数

    UXR100040B是一款为海外市场开发的高效率、高可靠性、宽输出电压范围的直流充电模块。产品符合IEC61851、 UL2202等欧美相关标准,电磁兼容特性满足Class B。

  • 电磁兼容满足Class B

    UXR100040B的电磁兼容符合Class B,电磁辐射小,抗干扰能力强。



    超宽

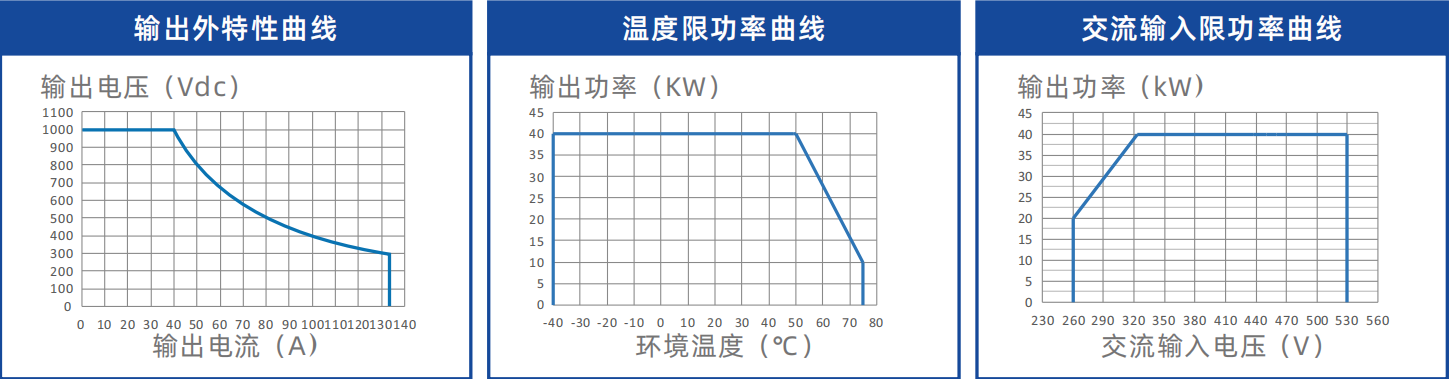

    输出恒功率范围300V-1000V

    UXR100040B输出电压范围100-1000V,

    且在300-1000V全范围可以实现恒功率40KW。



    UXR100040B具备超宽的输出电压范围以及超宽恒功率输出电压范围,适用各种电动汽车充电,且极大的提高了充电速度,获得了CE、cTUVus、UKCA等认证,适合国内外应用。

  • ● 超宽输出电压范围,100~1000Vdc,适用于各种电动汽车充电

    ● 超高输出功率,在300V~1000V输出电压,40KW恒功率输出

    ● 满足CE、UL、UKCA认认证要求

    ● 满载效率高于95.5%,全工作范围高效率,更省电

    ● 采用半独立风道设计,增强模块的防护能力和提升其环境适应性

    ● 低压区域电流不回缩,充电速度更快

    ● 模块内置残压泄放回路,降低系统成本,提高系统可靠性

    ● 高功率密度46.7W/in³,行业领先的体积设计,节省桩内空间,减少充电桩的占地面积



    名称 参数
    基本指标 尺寸 85mm(高)×360mm(宽)×459mm(深)
    重量 ≤ 20kg
    效率 ( 满载 ) >95.5%
    静态功耗 < 13W
    散热方式 强制风冷
    通信方式 CAN 总线
    并机数量 ≤ 60 个
    指示灯 绿色 : 正常运行  黄色 : 保护报警  红色 : 故障报警
    输入特性 输入电压 260Vac~530Vac,三相 + 保护地
    输入电流 < 80A
    电网频率 45Hz~65Hz
    功率因数 ≥ 0.99
    ITHD ≤ 5%
    输出特性 输出功率 40kW@输出电压≥300Vdc
    电压范围 100~1000Vdc,缺省值:200Vdc
    电流范围 0A~133.3A
    稳压精度 ≤ ±0.5%
    稳流精度 ≤ ±1%
    均流不平衡度 ≤ ±3%
    纹波峰峰值 ≤ 1%
    环境条件 工作温度 - 40℃~+ 75℃,50℃不降额
    储存温度 - 40℃~+ 75℃
    相对湿度 ≤ 95% RH,无冷凝
    海拔高度 ≤2000m 无需降额 ;>1000m需设置实际海拔值 , 每升高 100 m工作温度降低 1℃
    MTBF >500,000 小时
    告警及保护 输入过 / 欠压 关机可自动恢复
    输出过压 关机需手动恢复
    过流及短路 关机需手动恢复
    过温 关机可自动恢复



注:产品不断创新,性能继续提升,本技术参数仅供参考。
