 20KW电动汽车直流充电模块 NXR75030
+
  •  20KW电动汽车直流充电模块 NXR75030

 20KW电动汽车直流充电模块 NXR75030

所属分类:

充电模块电源

关键词:


联系我们
  • 产品描述
  • 卓越优势
  • 技术参数

    NXR75030是一款针对充电桩行业痛点而开发的充电电源模块,其具有超高满载工作温度和超宽恒功率范围两大业内领先的突出优势;同时高可靠性、高效率、高功率因数、高功率密度、宽输出电压范围、宽工作温度、低待机功耗也是该模块的主要特点。

  • 超高

    满载工作温度60℃

    充电桩是一个户外应用产品,夏天进气口温度在 50~60℃很正常,充电模块热问题很突出,业内绝大多数充电模块无法承受高温环境(业内一般 50℃或55℃满功率),只能限功率降额使用,这大大降低了充电速度!

    NXR75030能够在60℃的环境下满功率输出,有效保障了高温环境下的充电速度





  • ● 输出电压范围宽,50 ~ 750VDC,适用于各种车型

    ● 工作温度范围宽,-40℃ ~ 60℃

    ●输出电流范围宽,0~35A,充电速度更快

    ● 满载效率高于95.5%,全工作范围高效率,更省电

    ● 超低待机功耗,全系列产品都控制在8W以内

    ● 低压区域电流不回缩,充电速度更快

    ● 模块内置残压泄放回路,降低系统成本,提高系统可靠性

    ●通过CE认证和满足RoHS要求

    名称 参数
    基本指标 尺寸 85mm(高)×226mm(宽)×390mm(深)
    重量 ≤ 11kg
    效率 ( 满载 ) >95.5%
    静态功耗 < 8W
    散热方式 强制风冷
    通信方式 CAN 总线
    并机数量 ≤ 60 个
    指示灯 绿色 : 正常运行 黄色 : 保护报警 红色 : 故障报警
    输入特性 输入电压 285Vac ~ 475Vac,三相 + 保护地
    输入电流 < 40A
    电网频率 45Hz ~ 65Hz
    电网频率 ≥ 0.99
    ITHD ≤ 5%

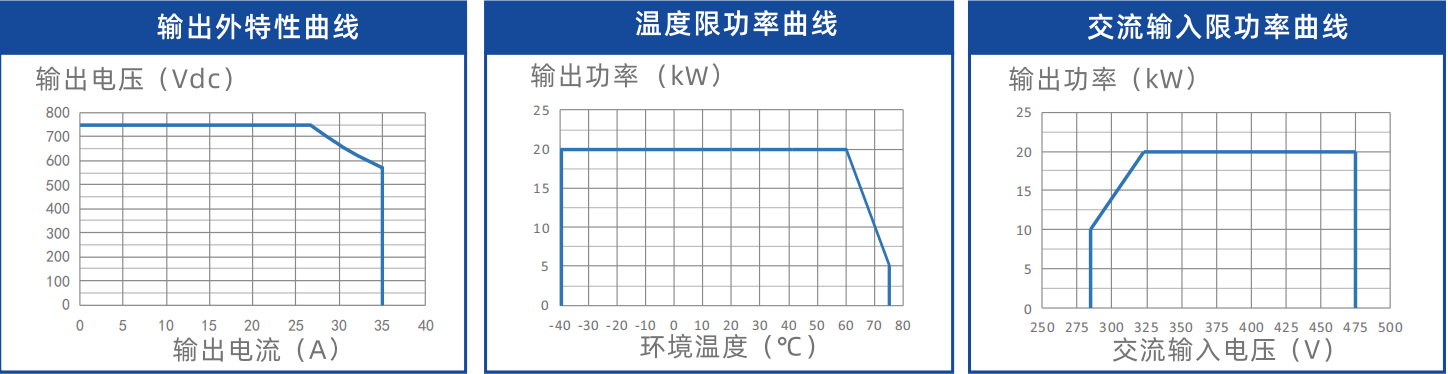

    输出特性 输出功率 20kW@输出电压>572Vdc
    电压范围 50Vdc ~ 750Vdc,缺省值:200Vdc
    电流范围 0A ~35A
    稳压精度 ≤ ±0.5%
    稳流精度 ≤ ±1%
    均流不平衡度 ≤ ±5%
    纹波峰峰值 ≤ 1%
    环境条件 工作温度 - 40℃~+ 75℃,60℃不降额
    储存温度 - 40℃~+ 75℃
    相对湿度 ≤ 95% RH,无冷凝
    海拔高度 ≤ 1000m 无需降额 ;>1000m需设置实际海拔值 , 每升高 100 米工作温度降低 1℃
    MTBF >500,000 小时
    告警及保护 输入过 / 欠压 关机可自动恢复
    输出过压 关机需手动恢复
    过流及短路 关机需手动恢复
    过温 关机可自动恢复



注:产品不断创新,性能持续提升,本技术参数仅供参考。
